Tartalomjegyzék

1. Mi a tisztaság? Több, mint láthatóan tisztaság
2. A tisztaságvizsgáló berendezések alapvető működési elvei: A láthatatlan szennyeződések felfogása
3. A főbb tisztaságvizsgáló berendezések osztályozása
4. Alkalmazási területek: ahol a tisztaságvizsgáló berendezések működnek
5. Általános tévhitek a tisztaságvizsgálatról
6. Működési és karbantartási irányelvek a vizsgálóberendezésekhez
7. Következtetés: Mikrotisztaság, a nemzeti termékminőség rejtett alapja

1. Mi a tisztaság? Több, mint láthatóan tisztaság

A napi tisztaság azt jelenti, hogy szabad szemmel nincsenek látható foltok, míg a professzionális tisztaság szabványosított mennyiségi fogalom. A szilárd munkadarabok felületén, folyékony közegek belsejében és zárt terekben lévő maradék részecskék, olajszennyeződések, mikroorganizmusok és vegyszermaradványok teljes mennyiségére, részecskeméretére és összetételi fokozatára vonatkozik, az egységes globális értékelési szabványok hatálya alá. Jelenleg két domináns univerzális ipari szabványt alkalmaznak: VDA 19.1 az autóipar számára, míg az általános ipari tisztasági szabvány23 és ISO 16 szabványok az élelmiszer- és orvosi szektorban. A szennyező anyagokat két kategóriába sorolják:

a.Kemény részecskékből származó szennyeződések:Fémforgács, homok, por, hegesztési salak, többnyire a feldolgozás, összeszerelés és tisztítás során keletkezik, és a legnagyobb veszélyt jelenti a precíziós gépekre;

b.Lágy szerves szennyeződések:Feldolgozó olaj, leválasztó szerek, baktériumok, fehérjemaradékok, főként az orvosi, élelmiszer- és félvezetőiparban ellenőrzik.

2. A tisztaságvizsgáló berendezések alapvető működési elvei: A láthatatlan szennyeződések felfogása

A tisztaságvizsgáló berendezések minden típusa ugyanazt a logikát használja: szennyezőanyagok összegyűjtése → érzékelhető jelek konvertálása → kvantitatív adatelemzés elvégzése → tisztaság minősítése a szabványoknak megfelelően. Három fő műszaki megközelítés létezik a különböző tesztelési forgatókönyvekhez igazítva:

2.1. Gravimetriás elemzés (klasszikus alapmódszer)

Ez az ipari alkatrészek leggyakrabban alkalmazott vizsgálati módszere, egyszerű elvekkel. Speciális tisztítófolyadékot használnak a tesztmunkadarabok öblítésére, hogy eltávolítsák az összes felületi szennyeződést. A vegyes hulladékfolyadékot vákuum segítségével, rögzített pórusméretű mikroporózus szűrőmembránokon keresztül szűrik, hogy felfogják a membrán felületén lévő szennyeződéseket. A szűrőmembrán szárítása és párátlanítása után egy nagy pontosságú mikromérleg leméri a membránt szűrés előtt és után, és a tömegkülönbség megegyezik a teljes szennyeződés tömegével. Az 1 μm, 5 μm és 10 μm pórusméretű szűrőmembránokat általában hidraulikus és autóalkatrészek hagyományos tesztelésére használják. Ez a módszer alacsony költséggel és megfelelő vizsgálati adatokkal rendelkezik, mégsem tudja azonosítani a részecskeméretet vagy az anyagösszetételt.

2.2. Optikai képalkotó elemzés (nagy pontosságú mainstream módszer)

A nagy nagyítású metallurgiai mikroszkópokkal, nagyfelbontású képalkotó modulokkal és intelligens algoritmusokkal felszerelt berendezés szűrőmembránmintákat dolgoz fel, automatikusan rögzíti a membránok teljes képét, és intelligensen azonosítja a részecskeméretet, mennyiséget és morfológiát. Meg tudja különböztetni a vezető fémrészecskéket a nem fémes porrészecskéktől, és közvetlenül elkészíti a hivatalos megfelelő vizsgálati jelentéseket. A csúcskategóriás modellek mesterséges intelligencia-felismerést alkalmaznak a szemcsés anyagok és nyomokban megjelenő szennyezőforrások azonosítására, mint például a feldolgozási törmelék és külső por, amelyeket széles körben alkalmaznak az új energia- és repülőgépiparban.

2.3. Gyors indukciós elemzés (hordozható szűrési módszer)

Két ágból áll: ATP fluoreszcencia detektálásból és lézeres szórás detektálásból, amely nem igényel oldószeres minta előkészítést a helyszíni gyors helyszíni ellenőrzésekhez. Az ATP fluoreszcencia detektorok biológiai fluoreszcencia reakción keresztül észlelik a felszíni mikroorganizmusokat és szerves maradványokat, és 10 másodpercen belül eredményt adnak, széles körben használják kórházi munkalapok, vendéglátó edények és gyógyszerészeti műhelyek helyszíni ellenőrzésére. A lézeres részecskeszámlálók fényblokkoló és fényszórási elveket alkalmaznak az olajban és a tisztított vízben lebegő részecskék kimutatására, amelyeket a hidraulikaolaj és a tisztított víz minőségének on-line monitorozására alkalmaznak.

3. A főbb tisztaságvizsgáló berendezések osztályozása

Alkalmazási forgatókönyvek és funkcionális formák szerint osztályozva az általános berendezések négy kategóriába sorolhatók, amelyek a teljes forgatókönyvet lefedik a műhely helyszíni ellenőrzésétől a laboratóriumi pontos észlelésig:

3.1. Integrált komponensek tisztasági vizsgálati rendszere

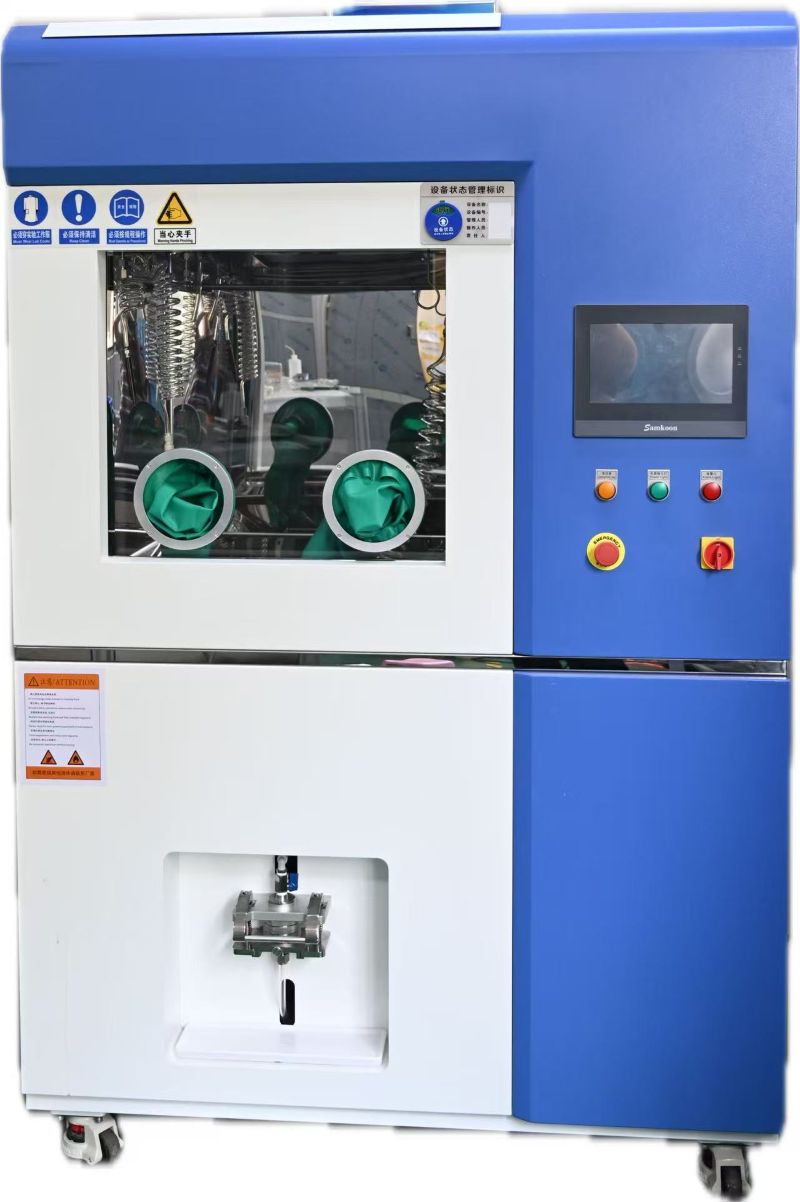

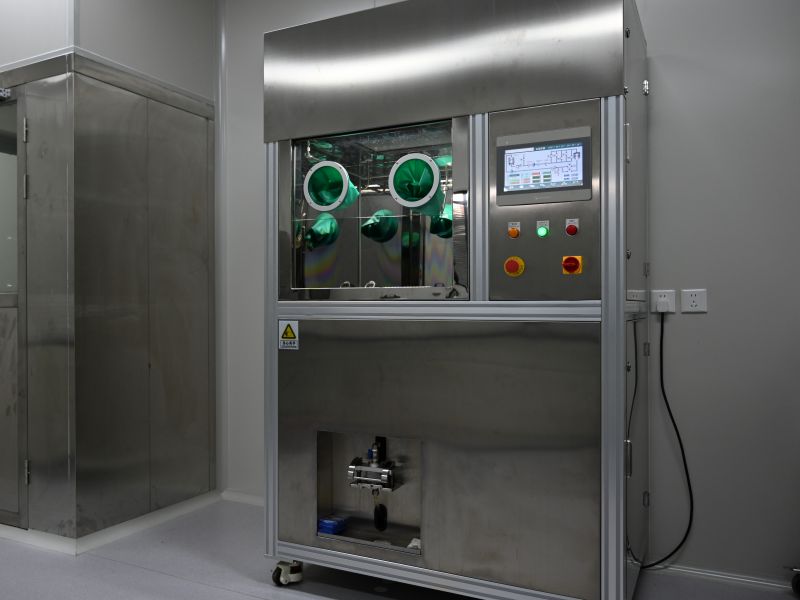

Egy minden az egyben laboratóriumi berendezés, amely extrakciós tisztítógépből, vákuumszűrő egységből, integrált szárítógépből és intelligens képelemzőből áll. Automatikus minta-előkészítést, tesztelést és jelentéskészítést hajt végre a VDA és ISO nemzeti szabványoknak teljes mértékben megfelelve. Az autóipari sebességváltók, az új energia akkumulátorházak és az űrrepülési szeleporsók tételes minőségellenőrzésére tervezték, és eléri a 0,1 mg-os vizsgálati pontosságot.

3.2. Hordozható tisztaságérzékelő

Kompakt kézi berendezés minta-előkészítés vagy fogyóeszközök nélkül, helyszíni gyors szűrésre tervezve. Alkalmas olajszennyeződések kimutatására az autójavító műhelyekben és a munkadarab felületi tisztaságának helyszíni ellenőrzésére gyárakban. Vizsgálati adatai csak referencia szűrésre szolgálnak, gyári hivatalos megfelelőségi jelentésekre nem érvényesek.

3.3. Folyékony részecskeszámláló

Folyékony közeg észlelésére specializálódott, méri a lebegő részecskék minőségét hidraulikaolajban, kenőolajban, gyógyszerészetileg tisztított vízben és palackozott oldatokban. Valós idejű olajtisztaságot figyel, hogy előre jelezze a hidraulikus csővezetékek kopását és az olajkör meghibásodását, széles körben használják az acélgyárakban, szélerőművekben és hidraulikus berendezések karbantartásában.

3.4. Mikrobiális tisztaság detektor

A biológiai higiénia kimutatására összpontosít, beleértve az ATP fluoreszcencia detektorokat és a levegőben lévő baktériumok mintavevőit. Főleg baktériumokat, penészgombákat és szerves maradványokat észlel a környezeti tisztaság ellenőrzése céljából műtőben, élelmiszeripari műhelyben és steril csomagolóműhelyben.

4. Alkalmazási területek: ahol a tisztaságvizsgáló berendezések működnek

Az általános félreértésekkel ellentétben az ilyen berendezések nem korlátozódnak a gyári minőségellenőrzésre, hanem elengedhetetlenek a mindennapi fogyasztáshoz és a csúcsminőségű intelligens gyártáshoz:

4.1. Autóipar és új energiaipar (legnagyobb alkalmazási mennyiség)

Szigorúan ellenőrizni kell a mikronméretű fémtörmeléket az autóipari üzemanyag-befecskendezőkön, fékszelepeken, csapágyakon, az új energia akkumulátorok hűtővezetékein és a motor precíziós alkatrészein. A statisztikák azt mutatják, hogy az autók hidraulikus rendszereinek hibáinak több mint 60%-át apró szennyeződések beszorulása okozza. Érvényes tisztasági vizsgálati jegyzőkönyv minden autóalkatrész esetében kötelező a szállítás előtt.

4.2. Gyógyszer- és orvosi ipar (élethez kapcsolódó ágazat)

Az eldobható fecskendőkön, sebészeti műszereken, ortopédiai implantátum fogyóeszközökön és a gyógyszercsomagok belső falán nem szabad baktérium- vagy törmelékmaradványokat helyezni. Az orvosi nozokomiális fertőzések mintavétele és az orvosi eszközök tömeggyártási minőségellenőrzése ATP-detektorokon és mikroszkópos tisztasági vizsgálóberendezéseken alapul, hogy kiküszöbölje a posztoperatív fertőzések és a fogyóeszközök szennyeződésének kockázatát.

4.3. Csúcskategóriás repülőgépgyártás

Az űrrepülőgép-motorolaj-áramkörök, a repülőgép-hidraulikus alkatrészek és a műhold precíziós alkatrészei megkövetelik a 2 μm-es szennyeződések ellenőrzését. A dedikált ultra-nagy pontosságú tisztasági analizátorok garantálják a berendezés meghibásodását extrém nagy magasságban végzett munkakörülmények között, és alapvető minőségellenőrző berendezésként szolgálnak a repülőgépgyártásban.

4.4. Élelmiszer, napi vegyipar és polgári területek

Tartalmazza az ivóvíz szennyeződések kimutatását, az ital törzsoldat részecskeszűrését, a kozmetikumok sterilitási vizsgálatát és a vendéglátó étkészletek higiéniai vizsgálatát. A hordozható érzékelők gyorsan értékelik a higiéniai megfelelőséget a lakossági fogyasztás biztonságának megőrzése érdekében.

4.5. Félvezető- és elektronikai ipar

Ellenőrzi az ostya chipek, áramköri lapok és optikai lencsealkatrészek gyártóműhelyeiben a tisztatéri minőséget, és érzékeli az elektronikai alkatrészek felületi porát, megelőzve az áramköri rövidzárlatokat és a mikrorészecskék által okozott képhibákat, így javítva az elektronikai termékek hozamát.

5. Általános tévhitek a tisztaságvizsgálatról

Három gyakori tévhit:

1. A munkadarabok tisztára törlése a szabványnak való megfelelést jelenti: a rongyok csak a nagy látható részecskéket tudják eltávolítani, érintetlenül hagyva a mikronméretű törmeléket;

2. Minden detektor azonos pontossággal rendelkezik: a hordozható eszközök csak szűrésre szolgálnak, míg a laboratóriumi képalkotó eszközök hivatalos megfelelőségi jelentést tudnak kiadni;

3. A sima vizes tisztítás megfelel a szabványoknak: az ipari olaj és a beágyazott részecskék sima víz helyett csak speciális extrakciós oldószerrel távolíthatók el.

6. Működési és karbantartási irányelvek a vizsgálóberendezésekhez

A tisztaságvizsgáló berendezés nagy pontosságú optikai és mérőműszer, melynek napi karbantartása közvetlenül meghatározza a vizsgálat pontosságát. Az alábbiakban három alapvető karbantartási szabályt sorolunk fel:

A nagy pontosságú mérlegeket és mikroszkópos érzékelőmodulokat ütésálló, pormentes és állandó hőmérsékletű laboratóriumokban kell elhelyezni, hogy elkerüljék a levegő áramlásának és a vibrációnak a mérési és képalkotási adatokkal való interferenciáját;

A szűrőmembránok és a tisztító oldószerek szabványos pórusméretű fogyóeszközök; a nem megfelelő fogyóeszközök közvetlenül érvénytelen teszteredményekhez vezetnek;

A szondákat és a hordozható berendezések mintavételi nyílásait rendszeresen fertőtleníteni kell a keresztszennyeződés és a felfújt vizsgálati adatok elkerülése érdekében.

7. Következtetés: Mikrotisztaság, a nemzeti termékminőség rejtett alapja

Az emberi szemnek eredendő látási korlátai vannak, csak a milliméteres léptékű foltokat azonosítják, nem pedig a mikronos és szubmikronos részecskéket, amelyeket tisztaságvizsgáló berendezés rögzít és számszerűsít. A nagyméretű gyártógépeknél kevésbé figyelemfelkeltő berendezések láthatatlan védelmi vonalat építenek ki a precíziós gyártás, az orvosi higiénia és a közbiztonság érdekében. Az új energiaipar, a csúcskategóriás orvosi eszközök és a repülőgépipar fejlesztésével az ipari tisztasági szabványok folyamatosan javulnak. Az intelligens, teljesen automatikus és mesterséges intelligencia nyomon követhető tisztaságvizsgáló berendezés ipari szabványos konfigurációvá vált, precíz mikrodetektálás révén védi az ipari termékek és a polgári termékek biztonságát és minőségét.
